Allmän information & tekniska specifikationer | |
Produktblad PV 350 – 1000 | Ladda ner (PDF) |
Maxeffekt: | 1000 kW |
Effektområde | 250 – 1000 kW (11 effektlägen) |
Förbränningskammare:
|
Luftkyld, rostfri stålram, överbyggd med keramiska plattor och isolering
|
Längd förbränningskammare: |
655 mm
|
Bredd förbränningskammare:
|
600 mm
|
Höjd förbränningskammare:
|
500 mm
|
Askborttagning:
|
Automatiskt rörligt roster
|
Primärfläkt:
|
180 W
|
Sekundärfläkt:
|
180 W
|
Tertiärfläkt: | 180 W |
Bränsletillförsel:
|
Intern matningsskruv
|
Motor till matning:
|
2 x 40 W
|
Detektor bränslenivå:
|
Optisk, infraröd
|
Flamdetektor:
|
Optisk, fotocell
|
Tändning:
|
Hetluft, 4 x 500 W
|
Säkerhetsutrustning | |
Smältande matningsslang
|
Smälter vid förhöjd temperatur.
|
Sprinkler
|
Temperaturstyrd vattensprinkler som släcker lågan vid förhöjd temperatur. Tryckvakt för övervakning av inkommande vatten.
|
Undertrycksvakt rökgaser
|
Undertrycksvakt som stänger av förbrännningen vid för lågt undertryck förbränningskammaren.
|
Batteribackup
|
Ger en kontrollerad avstängning i händelse av strömavbrott.
|
Övriga funktioner & optioner | |
Styrning av sekundärskruv
|
3-fas, effekt ≤ 0,55kW (1.6A)
|
Rökgasfläktsreglering
|
Option. Kontinuerlig hastighetsreglering av rökgasfläkten
mot önskat undertryck. Undertryckets börvärde är justerbart i displayen. Effekt rökgasfläkt: ≤ 0,75kW, 3-fas. |
Justering av maximal effekt
|
Maxeffekten kan begränsas till; 250, 400, 550, 700, 850 respektive 1000kW.
|
Temperaturreglering
|
Option. Kontinuerlig reglering av uteffekten mot önskad panntemperatur. Börvärdet för temperaturen justeras i displayen. Totalt 11st effektlägen. Inkluderar extern tempgivare.
|
Lambdavärdesreglering
|
Option. Primär och sekundärluft regleras kontinuerligt för att uppnå önskat lambdavärde på rökgaserna. Inkluderar extern lambdasond.
|
Extern askmatning
|
Styrsignal för att kontrollera extern askmatning. |

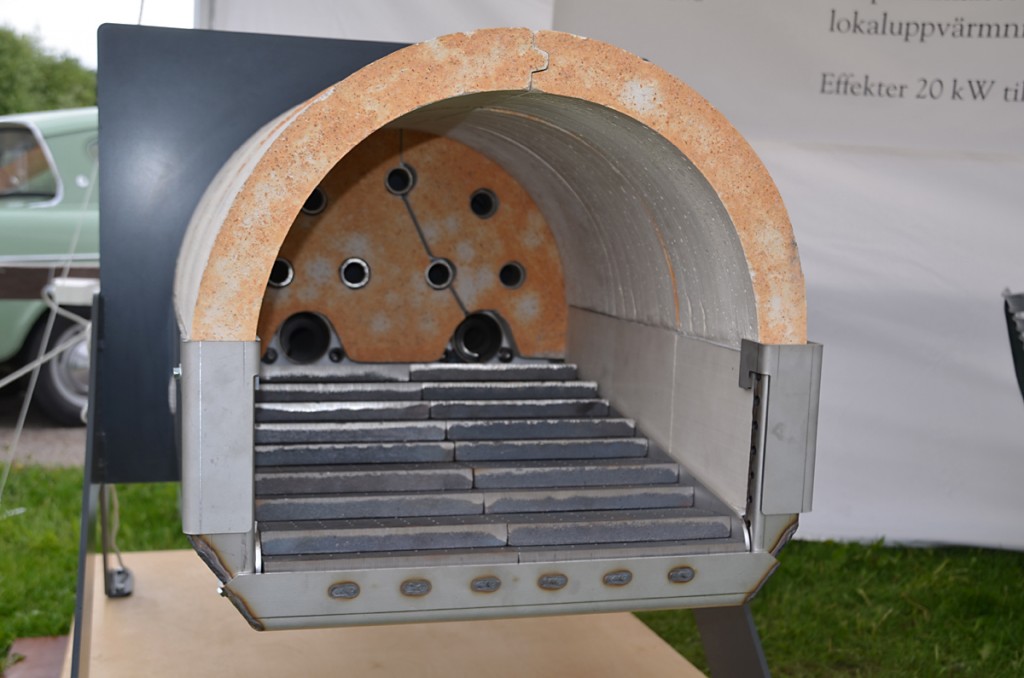

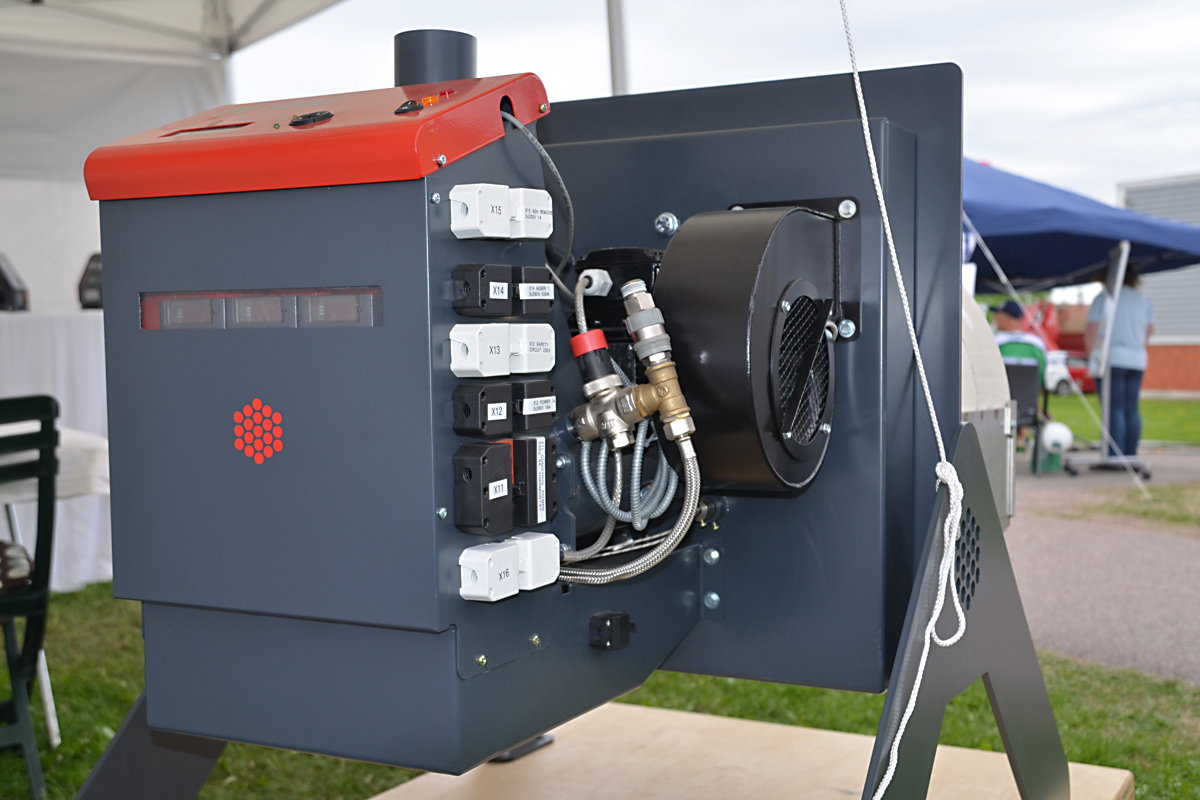

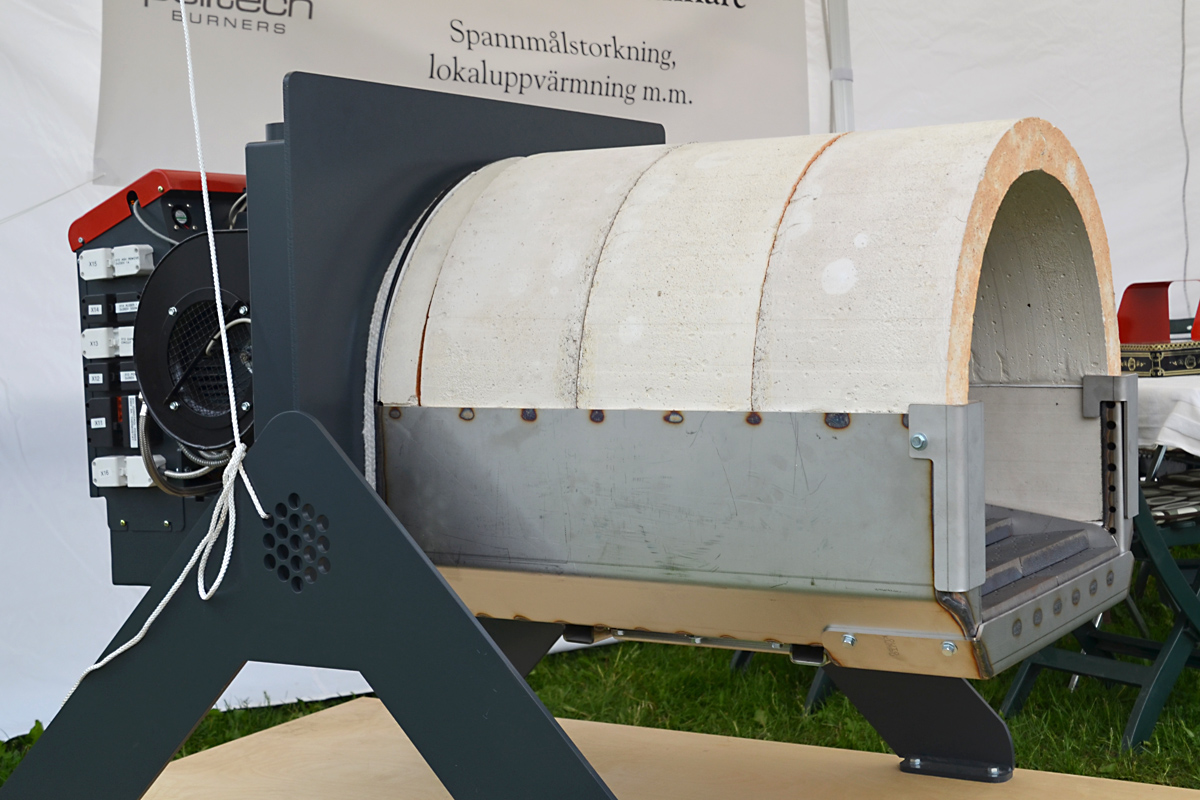

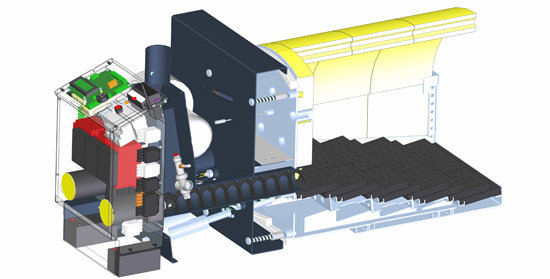

Produktbilder

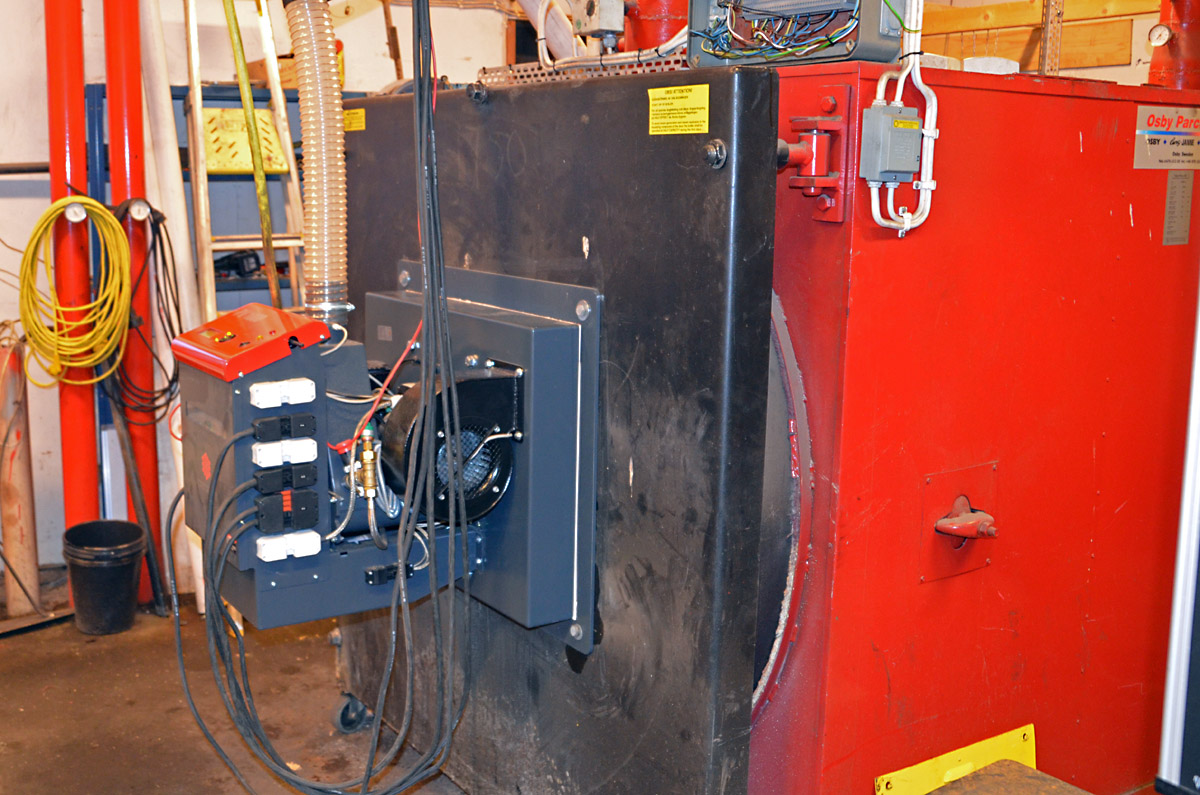

Installationer
